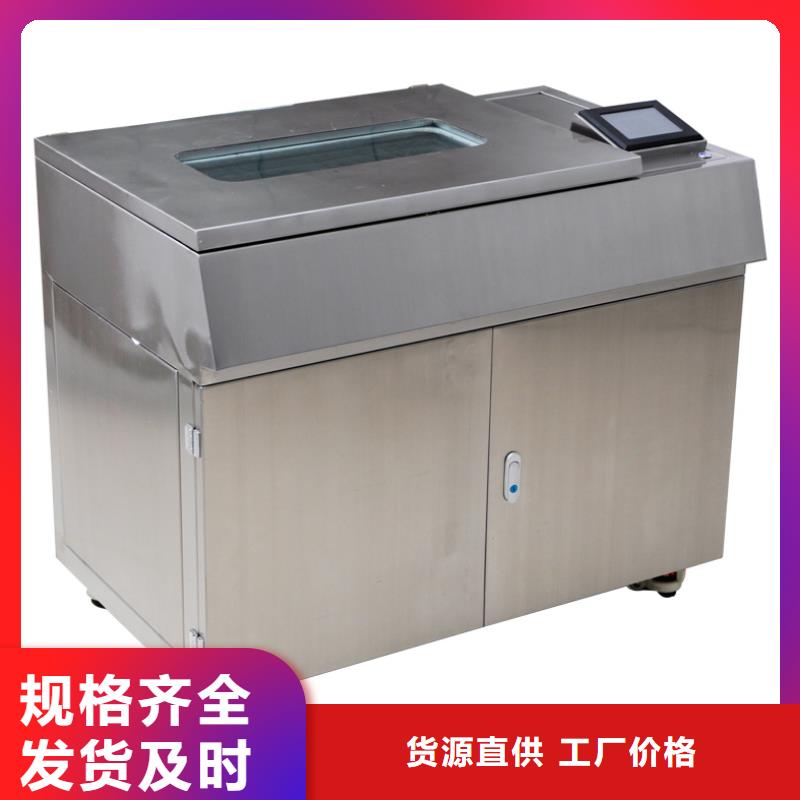

海北绝缘油含气量测定仪仪器的安装与注意事项1、仪器开箱后，首先应按说明书的装箱单进行开箱检查，在判断仪器可能被重摔的情况下，应该打开仪器上盖进行检查，详细检查安装在前面板上的线路板和电线有无压断和脱落现象，整机线缆有无摔断，及后面板上各连接是否正常，在确认完整无损后，才可进行安装，否则应该进行恢复后在安装。2、按照下图安装所有附加设备和连接管道： 仪器后面板上有进油接口、真空泵接口、排油接头、真空泵（电源）、电源插座、保险丝座、电源开关等。a、 进油接口连接配件中的较短的一段3mm聚乙烯管，其另一端连接是接取样针筒的针筒接头；b、真空泵接用配件中较长的一段3mm不锈钢管与旋片式真空泵相连接；c、排油接口用配件中较短的一般3mm不锈钢管接出，另一头用一容器接排出来的废油；d、真空泵（电源）与真空泵上所带的三芯航空插头相接；e、 电源插座与配件中的电源插头相连；f、保险丝座中保险丝应在5A；g、电源开关用以控制仪器的总电源；h、针筒支架用配件中二个M3螺丝按编号固定在仪器左面的后上角M3螺纹孔中，开孔朝外向上。3、请注意仪器每次排油必须排尽，在排油程序中排油管中有气体排出证明油已排尽，如果排油时间过长或过短可以通过重新设置排油时间来达到

海北绝缘油含气量测定仪变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。常规试验项目中的基本项目，其原理是在现场对电力变压器进行短路阻抗（％）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷（ 《2000年中国供电国际会议》中规定超过± 3％的短路变化应视为显著变化）。变压器短路阻抗测试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，性能优越，功能强大，内部采用国内外型的单片机测试技术及先进的A/D同步交流采样和数字信号处理技术，测量数据准确；外部采用大屏幕彩色液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；保存的数据可通过USB传存送到计算机。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。本变压器输入参数，便可进行单、三相测试并自动计算变压器绕组动稳定状态参数（ZkeZkXkLk），测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。

<海北>天正华意电气设备有限公司 海北采购绝缘油介损体积电阻率测试仪必看-质量好

海北绝缘油含气量测定仪仪器在测试一个油样后，含气量结果会一直保留在显示屏幕上，如果您要做下一个油样，必须按复位键使仪器回到预备状态，显示请启动后再按启动键仪器才会执行下一测试程序。5、 在预备状态下如果1分钟之内没有操作仪器。仪器会自动关闭电磁阀电源进入状态，可防止电磁阀因长时间通电而带来的损坏。五、仪器的简单操作1、开机：打开仪器电源，显示屏显示开机自检，自检通过，进入主画面。主画面主画面操作按钮功能说明：1.程序栏显示当前工作工作的程序。2.工作次数可以根据您实际工作需要增加或减少。3.时间栏显示已经工作的时间。4.罐压栏显示工作时的罐内压力。5.室温栏显示当时的温度。6.大气压栏显示当前的大气压。7.状态栏显示当前工作的步骤。8.操作栏显示当前的9.复位按钮停止当前工作。10.启动按钮启动工作。11.时钟按钮查看历史记录。12.感叹号按钮进入参数设定。2参数的设定在主画面按感叹号按钮进入参数设定画面参数设定画面1.按清洗时间设定清洗需要的时间，小键盘数字键输入时间，单位秒，按小键盘确认键确认输入，取消键取消。原始值120秒。2.按分析时间设定分析需要时间，小键盘数字键输入时间，单位秒，按小键盘确认键确认输入，取消键取消。原始值60秒。

<海北>天正华意电气设备有限公司 海北采购绝缘油介损体积电阻率测试仪必看-质量好

海北绝缘油含气量测定仪变压器短路阻抗测量说明：试验电源及特点：仪器可不用外接调压器，采用AC220V低压电源，一次性接线，不用倒接测试线便可自动对变压器的AB、BC、CA高压绕组加压；电压电流同步采集数据，自动计算出阻抗误差百分数，测试结果非常直观。 仪器即可单相测试，也可三相测试；即可手动测试，也可自动测试。超出仪器测量范围时可以外接互感器测量。具有输出限流保护功能，适用于任意阻抗的试品。（根据国标要求，试验电流达到额定电流的25～50％即可满足试验要求。）试验要求及注意：1、短路导线截面积应不小于变压器导线截面积其长度要尽可能短，并确保接触良好电阻可以忽略 否则影响测试数据的精度。2、试验前应准确地测量被试变压器的绕组温度，油浸变压器以油面温度作为绕组温度，干式变压器应在线圈的不同部位（不小于三个点）的温度平均值作为绕组温度。对电源容量要求见附录﹝仅供参考﹞。3、双绕组变压器从试品的高压侧供给电流，另一侧短路，还应在两极限分接位置上进行。4、三绕组变压器测量结果应在成对的绕组间进行，其他绕组开路。

<海北>天正华意电气设备有限公司 海北采购绝缘油介损体积电阻率测试仪必看-质量好

海北绝缘油含气量测定仪按DL421-91标准规定的方法准备试样，并将试样倒入电极杯，将电极杯放在仪器测试室内的热浴孔中。 4.打开电源开关，仪器如下显示：显示：下面分别说明如下：⑴、“仪器检查请按“””状态系检查仪器各项功能是否正常；按下该键屏幕显示：按此定义操作，可以检查仪器各项功能是否正常；可设置空杯电容值。⑵、“售后服务请按“””状态系本公司产品售后服务内容和承诺；按下该键屏幕显示：⑶、“测量档案请按“””状态系本仪器将所测得的数据记录存档，以被查阅:按下该键屏幕显示：⑷、“测电阻率请按“””状态系本仪器进行测量电阻率；按下该键屏幕显示：选择所测样品的类别：点击：“”键，则该项目被选中。点击：“下一步”键，则屏幕对应显示如下界面：绝缘油体积电阻率测定界面抗燃油体积电阻率测定界面自定义体积电阻率测定界面在此测定界面下，进行体积电阻率测定。1：启动控温：点击“启动控温”字面即可。2：样品编号：点击“样品编号”字面即可。进入试样编号置入界面。3：电阻率测量：当仪器浴温达到恒温状态时，根据标准要求，须搅拌试样恒温30分钟后，可进行启动电阻率测量。即点击“启动测量”字面即可。仪器进入自动测量状态。60秒后测定完成，同时显示打印和存储测量数据。4：温度校正：点击“温度校正”字面即可。仪器进入“温度校正”界面状态；屏幕显示如下：

---
